UL2726 өнеркәсіптік төмен вольтты кабельдердің патшасы ма? Оның негізгі күшті жақтарын және нақты-әлемдік қолданбаларды ашу.

Кабельдерді таңдау электронды жабдықтың ішкі сымдарының қауіпсіздігіне, сенімділігіне және қызмет ету мерзіміне, өнеркәсіптік көліктер мен автоматтандырылған жабдықтың төмен вольтты тұрақты берілісіне тікелей әсер етеді. UL Style 2726 немесе жай ғана UL2726 — шағын кернеуі, көп ядролы құрылымы және икемділігі арқасында кейбір қолданбаларда кеңінен қолданылатын көп ядролы Құрылғы сымының материалы (AWM) кабелі.

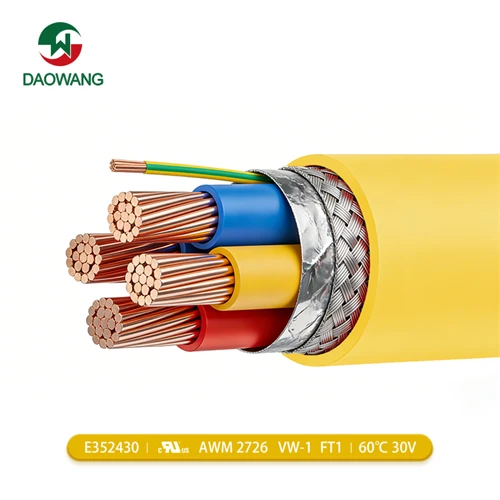

UL 2726 Негізгі техникалық сипаттамалар мен құрылым​​​​​​​

UL Style 2726 (Specialty Cable Corp. сияқты жалпыға ортақ ақпарат) сәйкес бұл экструдталған интегралды емес қабығы бар көп-өткізгіш кабель:

• Өткізгіш: Тұтас немесе тізбекті мыс өткізгіш (икемділікті жақсарту үшін әдетте қалайы-қалыптастырылған немесе жалаңаш мыс талшықты).

• Оқшаулау: өндірушінің AWM бағдарламасына сәйкес немесе көрсетілгендей оқшаулағыш материал (әдетте ПВХ немесе ұқсас термопластикалық материалдар).

• Құрастыру: екі немесе одан да көп өткізгіштер, олар жұптарға немесе топтарға бұралып, содан кейін бірге бұралуы мүмкін; олар сондай-ақ жазық, сопақ немесе дөңгелек кабельді қалыптастыру үшін параллель орналасуы мүмкін. Жіптің қадамы қатаң анықталмаған. Қосымша тосқауыл қабаты мен толтырғыш бар.

• Қорғау: міндетті емес

• Қабаттасу (міндетті емес): 6 миль немесе одан да қалың ПВХ қабатын өткізгіштер жинағына экструдалауға болады.

• Қабық: ПВХ, қалыңдығы кабельдің сыртқы диаметріне байланысты өзгереді (мысалы, сыртқы диаметрлер үшін ең аз орташа 15 миль 0,250 дюймден аз немесе оған тең, кез келген нүктеде кемінде 12 миль; үлкен сыртқы диаметрлер жоғары қалыңдықты қажет етеді).

Біздің нақты өнімдерімізде жоғары икемділікке, механикалық кернеуге төзімділікке, майға төзімділікке және химиялық төзімділікке баса назар аударатын VW-1 тік жалын сынағы және RoHS сәйкестігі сияқты қосымша талаптарды енгіземіз, бұл оларды діріл мен соққысы жоғары орталарға жарамды етеді. Номиналды кернеу әдетте 30 В, ал температура 60 градус, бұл төмен вольтты тұрақты ток қолданбалары үшін өте қолайлы етеді.

UL2726 AWM санатына жатады және бірінші кезекте құрылыс сымдары немесе жоғары кернеуі бар қолданбаларда емес, жабдықтың ішінде немесе қорғалған орталарда пайдалануға арналған.

UL2726-ны басқа жалпы UL кабельдерімен салыстыру

Таңдауды жеңілдету үшін төмендегі кесте UL2726 негізгі параметрлерін бірнеше жалпы AWM немесе қатысты кабельдермен салыстырады.

Кестеде көрсетілгендей, UL2726 төмен кернеу мен температура көрсеткіштеріне ие, бірақ оның икемді құрылымы оны көп-төмен кернеулі сценарийлер үшін қолайлы етеді;UL1007бір ядролы жоғары вольтты ішкі сымдарға- қолайлырақ; UL 2464 басқару сигналының қосымшаларының кең ауқымын қамтиды; жәнеUL20276робототехникада немесе жоғары{0}}жылдам мобильді қолданбаларда жиі қолданылады. Таңдау нақты кернеу, температура, механикалық қозғалыс талаптары және орнату ортасы негізінде жасалуы керек.

Қолданудың типтік сценарийлері

UL2726 негізгі артықшылықтары оның төмен кернеуінде, көп ядросында, икемділігінде және қосымша экрандалуында жатыр, бұл оны келесі сценарийлер үшін қолайлы етеді:

① Электрондық жабдықтың ішкі сымдары: оның ресми белгісі бойынша аспаптардағы, диагностикалық жабдықтағы, басқару пультіндегі және т.б. ішкі сигналдық немесе төмен вольтты қуат қосылымдары үшін.

② Өнеркәсіптік көліктердегі тұрақты токтың төмен вольтты берілістері (электр жүк көтергіштеріндегі, жинақтағыштардағы, паллет жүк көліктеріндегі аккумуляторлар жинағы және т.б. мотор контроллерлері мен жетек жүйелеріне) Олар көбінесе 24В/48В аккумуляторлық жүйелермен және жоғары ток тартуымен қоректенеді. Қолданылатын кабельдер жиі иілуге, дірілге және соққыға төзімді болуы керек.

③ Ішкі жану қозғалтқышының өнеркәсіптік көліктеріндегі қосалқы жүйелер • Стартер аккумуляторларында, генератор{0}}аккумулятор қосылымдарында және қосалқы электр желілерінде қолданылады • Майға төзімділік пен отқа төзімділікті талап етеді.

④ Автоматтандырылған басқарылатын көліктер (AGVs) және Автоматты мобильді роботтар (AMRs) Аккумулятор бөлімдерін смарт қоймалардағы және жартылай өткізгішті таза бөлмелердегі жетек блоктарына, сенсорларға және басқару жүйелеріне қосу.

⑤ Басқа төмен{0}}кернеу сценарийлері: ішінара деректер/сигнал беру немесе құрылғылар арасындағы қысқа{1}}қашықтық қосылымдар үшін пайдаланылады (қорғау және кедергінің сәйкестігі расталуы керек).

Бұл қолданбалар механикалық төзімділікке, жалынға төзімділікке және шектеулі кеңістіктердегі сымдарды қосу мүмкіндігіне жалпы назар аударады.

Практикалық қолдану жағдайлары

01

Жағдай 1: Электрлік жүк көтергіш батареясының-Мотор қосылымы

Логистикалық және қоймалық компания қуаттылығы жоғары литий{0}}ионды немесе қорғасын{1}}қышқылды батареялары бар электр жүк көтергішін пайдаланады.UL2726көп-төмен{1}}кернеулі кабельдер. Кабельдерде жиі іске қосулар мен тоқтаулар, бұрылыстар және тіректер арасындағы тығыз өтпелер кезінде сенімді өткізгіштік үшін көп жіпті мыс өткізгіштер мен ПВХ оқшаулағышы бар. Олар сондай-ақ көлденең жалынға арналған сынақтан өтіп, қауіпсіздік стандарттарына сәйкес келеді. Орнатылғаннан кейін жабдықтың істен шығуы төмендетілді және техникалық қызмет көрсету циклі ұзартылды, бұл жоғары діріл және жоғары ток импульсі жағдайында жабдықтың артықшылықтарын дәлелдеді.

02

Жағдай 2: AGV/AMR Smart Factory Deployment

Сауда қоймаларында және жартылай өткізгіштерді өндіру шеберханаларында UL2726 кабельдері AGV және AMR құрылғыларында батареялардан жетекке және басқару модульдеріне сымдарды қосу үшін кеңінен қолданылады. Кабельдердің жоғары икемділігі мен механикалық кернеуге төзімділігі жолдың ауытқуы және апаттық тежеу ​​сияқты динамикалық жағдайларға бейімделеді, ал олардың төмен-түтінге, жалынға-төзгіш қасиеттері таза бөлмелерде өрт қаупін азайтады. Бір өндіруші UL2726 стандартына сәйкес арнайы жасалған кабельдерді қабылдағаннан кейін жабдықтың үздіксіз жұмыс тұрақтылығы жақсарып, зауыт қауіпсіздігі мен қоршаған ортаны қорғау талаптарына сай келетінін хабарлады.

03

Жағдай 3: Ішкі жабдық және диагностикалық құралдар

Медициналық немесе өнеркәсіптік диагностикалық жабдықта UL2726 ішкі көп{1}}сигналдың төмен-вольтты кабельдері үшін пайдаланылады. Қосымша экрандалған нұсқалар кедергілерді басуға көмектеседі, ал экструдталған қабықтар жинақталған орнатуды жеңілдетеді. Бір ядролы кабельдермен салыстырғанда-көп ядролы біріктірілген құрылым кабельдік күрделілік пен кеңістік талаптарын азайтады.

сипаттамаларының дұрыс сәйкестігіUL2726төмен кернеуге және жоғары икемділікке мұндай жағдайларда жүйенің сенімділігі мен қауіпсіздігінің айтарлықтай артқанын көрсетеді. Өнімді таңдаған кезде ток өткізу қабілетін, иілу мерзімін және үйлесімділік сынақтарын орындап, өнімнің UL сертификаттау құжаттамасын тексерген жөн.

Таңдау және пайдалану сақтық шаралары

1. Техникалық сипаттамалардан аспау үшін кернеуді (30 В класы) және температураны (60 градус) қатаң сақтаңыз.
2. Механикалық қызмет ету мерзімі үшін өткізгіштің тігуін және қабық қалыңдығын қадағалаңыз.
3. Толық UL файл нөмірлері және RoHS/VW-1 сияқты басқа сертификаттары бар өнімдерге назар аударыңыз.
4. Орнату кезінде шамадан тыс созылу немесе қысу болмас үшін иілу радиусына назар аударыңыз.
5. Жоғары кернеу немесе сыртқы қолданбалар үшін басқа UL түрлерін (мысалы, құрылыс кабельдері немесе науа кабельдері) пайдаланыңыз.

UL2726 жалпы мақсаттағы{1}}жоғары{2}}қуат кабелі болмаса да, ол электронды жабдықта және өнеркәсіптік төмен{3}}вольтты тұрақты ток қолданбаларында маңызды рөл атқарады. Оның техникалық сипаттамаларын, ұқсас өнімдерден айырмашылығын және нақты әлемдік қолданбаларды түсіну арқылы пайдаланушылар қауіпсіз және тиімді кабельдік шешімдерді дәлірек енгізе алады.
